Как установить водосточную систему: основные типы, расчет элементов, инструкция установки, обеспечение отвода воды от фундамента

Монтаж водосточной системы:

шаг 1 – Установка держателей желоба

Монтаж водостока начинается с установки держателей желоба. Общую длину желоба разделить на равные отрезки, как отмечалось ранее (но не более 900 мм).

шаг 3 – Загибка держателей желоба водостока

Пронумеруйте держатели от верхней отметки до водосточной воронки. Определив для себя нужный уклон (до 5%), отметьте на каждом держателе место загиба. При этом место загиба держателя должно быть ниже проектного положения на 2,0 – 2,5 см относительно линии уклона кровли.

шаг 4 – Крепление держателей желоба

Выравнивая место загиба с краем обрешётки, прикрепите держатели желоба самосверлящими оцинкованными винтами 4,8×22 с плоской головкой, по 3 шт. на крепление. При использовании в качестве обрешётки брусков 50×50 для надёжного крепления держателей необходимо установить сдвоенный брус.

шаг 5 – Создание уклона водостока

Для создания уклона отогнуть первый и последний держатель, натянуть шнур между ними. Остальные держатели подогнуть так, чтобы они касались шнура.

шаг 6 – Монтаж патрубка

В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 31). Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепите двумя саморезными винтами 4,2×16.

шаг 11 – Монтаж трубы

Крепление водостока к стене выполняется с помощью держателей трубы. Труба вымеряется, при необходимости наращивается в месте установки держателя трубы, фиксируется замком.

шаг 12 – Монтаж сливного колена

Сливное колено завершает водосточную трубу, служит для отвода воды от фундамента здания; должно располагаться на расстоянии 300 мм от отмостки здания.

Инструкция по монтажу фасадных кассет Просмотр

Инструкция по монтажу металлического сайдинга и фасадной панели Просмотр

Полимерный вариант

Так как полимер при высоких температурах способен расширяться, первоначально нужно отступить от конца лобовой доски с 2-х сторон по 2-3 см (в случае линейной формы водостока). А затем воспользоваться компрессионными элементами на углах и длинных скатах.

Последовательность монтажа ПВХ водостока:

• разметка лобовой доски;
• установка крайнего кронштейна и воронки согласно разметочным линиям;
• натяжка шпагата между зафиксированными последними точками водостока;
• монтаж промежуточных кронштейнов и желоба согласно инструкции производителя;
• монтаж заглушки по краю желоба, воронки (при необходимости).

Дальнейшие сборочные работы должны вестись после покрытия крыши и подразделяются на:

• организацию перехода к стояку;
• установку труб;
• крепление водоотвода.

Финальные работы по сборке пластикового водостока заключаются в:

• монтаже переходного колена на патрубок воронки до упора;
• подготовке другого колена с таким же углом (67̊; 45̊);
• сборе перехода и креплении нижнего колена хомутом;
• разметке и фиксации хомутов под будущий водосток на фасаде под воронкой, выдерживая расстояние между парами 1,5-1,7 м;
• разметке крепления стока, нижний конец которого нужно приподнять над землей на 25-40 см;
• фиксации хомутов и сборе водослива.

При использовании соединительных муфт нельзя забывать и о дополнительных хомутах. Когда все сборно-монтажные работы завершены, нужно приобрести средства защиты ПВХ водостока от засорения (например, решетку к желобу). Как видим, соблюдая все требования производителя, можно монтировать и собрать отменные водосливы для крыши своими руками.

Водосток для скатной крыши: особенности монтажа

Итак, вам понадобится определенное количество желобов, которые легко рассчитать исходя от параметров периметра кровли. Кронштейны ставить будете на каждые 10 метров по 17 штук.

Отвод имеет ровно такую длину, какая в сумме у сливных труб. Еще понадобятся воронки, трубы по 1 штуке на каждые 10 метров, угловые элементы, заглушка, муфты (ровно в 2 раза меньше штук, чем желобов), колена, количество которых будет зависеть от сложности самой восточной системы.

Для вас самым простым вариантом будет просто нанести схему будущего водопровода на лист бумаги. Так, отводящие трубы с воронками принято устанавливать каждые 12 метров.

Если же сторона дома меньше, разместите их по углам, причем достаточно будет всего только на двух из них. Сточные трубы возьмите с диаметром 50 миллиметров, и приобретите переходной тройник 110 на 50 мм.

Размер одного слива может быть в 10 сантиметров, что вполне достаточно для крыши частного дома. Из одного патрубка у вас получится два лотка одинакового размера.

Далее, каждый торец желоба вам нужно будет заглушить. Возьмите ревизионную заглушку или обычную, разрезанную на две части. Вот когда у вас на листе уже будут расположены все элементы – посчитайте общее количество.

Рассчитать необходимый диаметр труб достаточно легко – вам поможет стандартная формула:

• При площади кровельного ската до 50 квадратных метров вам понадобится труба диаметром 80 миллиметров.
• При 125 квадратных метров – это уже 90 миллиметров.
• При более 125 квадратных метров нужно брать трубу 100 миллиметров.

Воронки и переходники вы выберете, определившись уже с диаметром труб. Поэтому на этом этапе уже составьте эскиз будущего водопровода и разметьте подходящие места для расположения стоков и монтирования желобов. Как только у вас будет готова вся схема, можете приобретать материал.

Основные преимущества продукции торговой марки Деке

Среди главных достоинств водостоков этого производителя выделяют:

• Долговечность – водостоки «Деке» не требуют к себе особого внимания и способны прослужить на протяжении минимум 25 лет без утери технических и эксплуатационных данных, что подтверждается гарантией производителя.
• Практичность – уникальное верхнее покрытие изделий надежно оберегает поверхность от выцветания в течение всего периода службы.
• Универсальность – желоб имеет симметричное исполнение с возможностью универсального применения концевых заглушек и угловых соединений. Крепление проводится, как к лобовой доске, так и напрямую к кровле посредством специальных удлинителей.
• Стойкость – водосточная система «Деке» отлично сопротивляется атмосферным и климатическим проявлениям и не боится резких температурных перепадов. Пригодна к функционированию в диапазоне +50°- –50° и обладает слабой адгезией с ледяными образованиями.
• Малый вес – масса одного погонного метра водостока составляет всего 690 г, что делает возможным использование таких систем на зданиях любого типа и предназначенности.
• Простота монтажа – за счет технологии бесклеевой фиксации и уплотнителей из резины, удается достигнуть полной герметичности системы и значительно облегчить процесс соединения отдельных компонентов в единое целое.
• Система ClearTube – изнутри фитингов и желобов располагаются особые продольные ребра, исключающие налипание мусора и листвы и сводящие риск засорения к минимуму.

Надежная защита от сильных осадков

Монтаж желобов и держателей

Укладку желоба в держатели нужно начинать от воронки. Край желоба плотно вставьте в зубчатый фиксатор на краю держателя и легко защелкните. Нужно герметично соединить желоба между собой специальными соединительными элементами. Если вы используете клеевое соединение, то после полной сборки системы повторный монтаж уже будет невозможен.

Для разрезания пластиковых желобов лучше использовать ножовку с мелким зубом или болгарку, снимая заусенцы напильником. А вот металлические трубы и желоба болгаркой резать нельзя, – краска в месте реза выгорает, соединение быстро ржавеет. Используйте ножницы по металлу, а края закрашивайте краской подходящего цвета.

Вода с кровли должна свободно скатываться в желоб, поэтому следует установить специальный капельник, чтобы он на пару сантиметров заходил внутрь желоба. Далее к желобам прикрепите угловые элементы, если нужно обойти выступающие части фасада. Не забывайте закрывать торцевые части желобов боковыми заглушками.

Правила монтажа пластиковых водосточных систем

Элементы водосточной системы

При установке всех элементов коммуникации важно руководствоваться такими правилами:

• Работы по устройству водоотлива из полимера проводят при температуре от +5 градусов. Производить монтаж в минусовые показатели запрещено. Пластик становится хрупким и может лопнуть под воздействием силы.
• Крепление кронштейнов с ровным шагом. Крюки под полимерные желоба можно располагать на расстоянии 60-80 см в зависимости от их сечения. Чем оно больше, тем меньшим делают расстояние между держателями. При этом сначала фиксируют крайние кронштейны на расстоянии 10-15 см от начала лобовой доски. Уже между ними с равным шагом устанавливают остальные крюки.
• Соблюдение уклона. При установке пластиковой водосточной системы следует сделать уклон в сторону приемной воронки. Специалисты рекомендуют придерживаться значения 3-5 мм на каждый метр лотков.
• Применение «правильного» инструмента. Для полимера чаще применяют ножницы по металлу, ножовку. Для качественной зачистки краев лучше использовать наждак.
• Стыкование лотков производят с помощью уплотнителей, защелок/зажимов или на клей.
• Водосточную трубу крепят к стене на хомуты. Расстояние от коробки здания до тубы должно составлять не менее 6-8 см.

Самостоятельная установка водосточной системы: что нужно знать

Заниматься созданием эффективной водосточной системы стоит на этапе проектирования всего здания, так как необходимо рассчитать площадь скатной кровли и соответственно – пропускную возможность системы. Также обязательно нужно запроектировать способ крепления водосточного желоба к карнизу дома: к лобовой доске, к стропилам или крепление по кровле.

Водосточная система ТехноНИКОЛЬ имеет 4 возможных варианта крепления желоба к карнизу и 2 варианта крепления трубы к стене. Плюс, на этом этапе удобно решить вопрос отвода воды из водосточной системы, например, в специальные накопители для полива огорода и цветников.

Желоб металлической водосточной системы

Монтаж водостоков для крыши по специальной инструкции

Монтаж систем водостока, как и другие строительные операции, состоит из двух этапов: выбор системы, расчет необходимых материалов.

Устройство водостока со скатных крыш состоит из 8 шагов, которые нужно делать внимательно, не спеша:

1. Нужно определиться с местом установки самих держателей, при этом стоит помнить, что уклон водосточного желоба на 1 метр составляет 3-5 мм. Соберите крайние держатели, после чего разметьте между ними линию, чтобы установить другие держатели;
2. Расстояние, которое разделяет сами фиксаторы/держатели желоба — 50 см друг между другом (крепятся саморезами на нижнюю часть обрешетки);
3. Если вам необходимо разрезать желоб, это осуществляется при помощи ножовки, после чего осуществляется зачистка краев;
4. Для того, чтобы установить проходной ливнеприемник, необходимо вырезать нужного диаметра отверстие. Такие приемники устанавливаются не чаще 50 см друг между другом;
5. Сам соединитель желоба необходимо монтировать между держателями, для большей надежности, но при это оставить зазор в 6см (между кроями желоба и соединителями);
6. Заглушку на желоб необходимо установить с торца, перед этим смазать прокладку герметиком;
7. Сам же монтаж водосточной трубы, осуществляется при помощи специальных держателей желоба — кронштейнов. Сама же длина подбирается исключительно с учетом толщины стен;
8. Сама вода может собираться в бочке или контейнере.

Установка пластикового водостока

Правила разметки

Виды

Классификация водостоков из пластика производится по типу материала, форме сечения и виду крепления. Рассмотрим все варианты. По материалу их можно разделить на:

1. ПВХ;
2. Пластиковые с полимерным напылением.

Поливинилхлоридные сточные системы являются классическими. Они совершенно не поддаются коррозии, в то время как у оцинкованных моделей такая проблема встречается уже через несколько лет эксплуатации. Главным их преимуществом является полное отсутствие давления на карниз. Если металл в любом случае утяжеляет карнизный свес и фундамент, то пластик очень легкий и подходит для установки на дома любого типа. Кроме того, есть практически любые цвета, под фасад дома. Серые, красные, белые, черные стоки пользуются особой популярностью.

Фото — пластиковый водосток с воронкой

Пластиковая водосточная система с полимерным напылением отличается от стандартного ПВХ только улучшенными качествами. Она более прочная и долговечная

Также нужно отметить, что при использовании полимерных желобов Вы защищены от выгорания цвета стока, что важно для экстерьера дома. Но у любых систем из пластика есть существенные недостатки:

1. Если в таком желобе замерзает вода, то он может лопнуть. Такого не произойдет в оцинкованных Profil и других;
2. Довольно сложно организовать обогрев водостока. Требуется специальный провод или матрица, которая не будет перегревать пластик, ослабляя его;
3. Их нельзя сделать самостоятельно. Если металлический профиль можно легко загнуть в нужную форму в домашних условиях, то пластиковые направляющие могут быть изготовлены только в заводских условиях.

По форме они бывают прямоугольные, квадратные и круглые

Во время производства используются определенные типоразмеры, поэтому важно перед покупкой рассчитать нужный диаметр или сечение желоба. Некоторые фирмы позволяют заказчику самому определиться с формой, но тогда водосток обойдется несколько дороже

Фото — обогрев

Монтаж пластиковых водостоков может выполняться при помощи встроенных замков на желобах (скрытое крепление) и наружным способом. Скрытая установка более популярна, т. к. она легче производится и при использовании сток не забивается илом и грязью, но чаще всего, системы с наружным типом более доступные.

Каким должна быть система сбора и стока воды с крыш

Прежде чем взяться за разработку и установку своей схемы пластикового водостока, стоит дважды подумать и не изобретать велосипед, а купить готовый комплект пластиковых труб и желобов для водостока и из них собрать нужную конструкцию.

Система пластикового водостока и водосбора влаги с крыш должна удовлетворять нескольким специфическим требованиям:

• Пластиковую конструкцию желобов и водостоков необходимо установить на прочное и жесткое крепление, чтобы вес воды или смеси льда, тающего снега и воды не оборвал опоры системы и не вызвал прогиб желобов;
• Установить углы наклона желобов водостока, позволяющие потоку воды достаточно быстро стекать к водосборной воронке или улитке, но при этом не должны возникать ударные приливные волны, способные перехлестывать через края сборников;
• Места соединения желобов с воронкой, переходными коленами, трубами водостоков должны обладать герметичностью, жесткостью и запасом прочности, чтобы в случае обрыва даже одной — двух точек крепления вся система сохранила свою работоспособность до момента ремонта.
• Все трубы и желоба пластикового водостока должны быть стойкими к коррозии, морозу, влаге и солнечному ультрафиолету;

Важно!
Самым распространенным «недугом» дешевых пластиковых подделок вариантов водостока является появление огромного числа трещин от воздействия ультрафиолетовой радиации

Проблема подделок известных производителей очень часто приводит в замешательство не только рядовых покупателей, но даже и экспертов. Зачастую известная компания продает право на производство своей продукции китайским или вьетнамским фабрикам пластиковой фурнитуры, с условием продажи продукции только в странах СНГ. В результате в России можно купить под одним брендом и качественную систему водостока, и подделку из рассыпающегося пластикового вторсырья.

ПОХОЖИЕ МАТЕРИАЛЫ

5

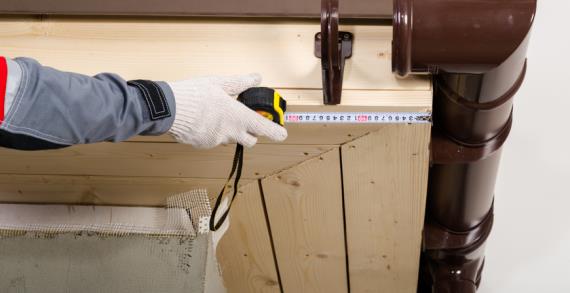

Зачем нужна водосточная система в каждом доме?

Чем меньше воды попадает на наружные стены и цоколь, тем дольше они сохраняют привлекательный …

Administrator
11 марта 2020

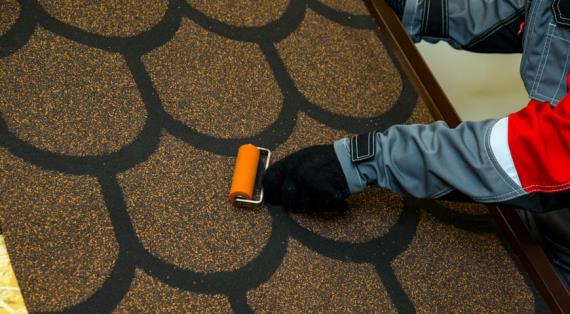

Кровля из гибкой черепицы своими руками — 10 шагов

Гибкая черепица придает дому неповторимый по красоте облик: яркий, эффектный и респектабельный. Но …

Administrator
6 марта 2020

Гидроизоляция крыши гаража своими руками

По плоской крыше, в отличие от скатной, осадки почти не стекают, поэтому гидроизоляционный слой …

Administrator
26 марта 2019

4,5

Водосточные системы, выполненные из высококачественного ПВХ, в частности пластиковая …

5

Рулонная черепица: преимущества и особенности применения

Когда речь заходит о строительстве или реконструкции крыши, воображение тут же рисует сложные …

Administrator
19 марта 2020

4

Почему металлическая водосточная система — хороший выбор для загородного дома, как самому просчитать …

Монтаж водостоков для крыши: этап монтажа

Водосточная система своими руками устанавливается не сложно. Для начала нужно определиться с месторасположением водосточной системы. В местах, где планируется установка сливных труб, следует смонтировать воронки.

Далее устанавливают крепления для желобов.

По всей плоскости стены следует равномерно распределить крепления – кронштейны. Между ними нужно соблюдать расстояние в 500-600 мм.

Водосточная система своими руками продолжается установкой желобов.

Многие предпочитают собирать водосточные желоба с заглушками, воронками сразу на земле. После чего всю конструкцию поднимают наверх и крепят к кронштейнам. Своими силами, в одиночку, это сделать проблематично. Поэтому лучше всего водосточную систему собирать наверху поэтапно.

Желоба монтируют от воронки, при этом их стыковывают с помощью соединителей. Края этих элементов вводятся до специальной метки.

Если требуется отрезать желоб по заданному размеру, то в этом случае можно использовать ножовку по металлу. Напильником зачищаются заусенцы.

Далее аналогично воронке по меткам монтируются угловые элементы желоба.

С торцевой стороны желобов монтируются заглушки. От фронтонной доски до заглушки должно составлять не менее 30 мм.

Водосточную систему своими руками начинают монтировать от воронки. Если вынос крыши небольшой, то рекомендуется использовать муфту.

Далее, как показано на фотографии, под отводом нужно установить кронштейн трубы. Для компенсации теплового расширения при вводе в муфту труб следует оставлять зазор в 1 см.

Для того, чтобы соединить трубы, следует использовать муфты, как говорилось ранее. Нужно оставить зазор в муфте при вводе нижней трубы. Под этим элементом устанавливают кронштейн (с хомутом).

Аналогично муфтам монтируются тройники, как показано на фотографии ниже.

Затем к нижней трубе приклеивают отвод.

Далее нужно установить ливнеприемник. Его устанавливают в том месте, где вода будет выходить из водосточной трубы. Для этого понадобятся полимерные трубы, которые отводятся в колодец. От дома нужно выкопать траншею и обустроить фильтрующий колодец. В траншею укладывают трубы. Один конец трубы будет монтирован в фильтрующий приемник, а другой – в приямок. Приямок можно приобрести в специализированном магазине. После того, как трубу уложили в траншею, ливнеприемник бетонируют.

На этом монтаж пластиковых водостоков завершается.

Характеристика серых труб

Являются наиболее востребованными и распространенными. Производители рекомендуют использовать их для организации внутренних коммуникаций. Состав материала, используемого для изготовления этих труб, рассчитан на эксплуатацию в плюсовых условиях, поэтому такие трубы выдерживают высокие температуры, однако очень чувствительны к отрицательным. Кроме того, эти трубы менее адаптированы к физическим нагрузкам.

Использование серых труб при организации водостока возможно в регионах с мягким климатом, которым не свойственны суровые зимы. Такие трубы боятся механических нагрузок, поэтому желоба из них следует регулярно очищать от накопившегося снега.

Какой водосток лучше: пластиковый или металлический?

Чтобы выделить отличительные особенности обоих вариантов, следует сравнить их характеристики по нескольким основным параметрам:

1. Вес. Пластик гораздо легче, чем любой вид металла, поэтому в этом отношении он выигрывает перед металлическим аналогом, который требует применения усиленных кронштейнов для крепления.
2. Прочность и ударостойкость. Эти свойства, конечно же, в большей степени присущи изделиям из металла, ведь пластик, какой бы он ни был, не в состоянии противостоять значительным механическим воздействиям.
3. Подверженность коррозии. Пластиковым изделиям абсолютно не страшна коррозия, тогда как оцинкованные водостоки подвержены негативному влиянию воды. А вот алюминиевые, металлопластиковые и цинковые изделия защищены от воздействия влаги, однако стоят они дороже других аналогов.
4. Герметичность. Пластиковые соединения герметичней металлических и не дают протечек, что позволяет их охарактеризовать как более эффективные.
5. Долговечность. Гарантия на изделия из пластика составляет 25 лет, стальные аналоги служат 15-20 лет, а образцы с полимерным покрытием – 50-60 лет.
6. Устойчивость к температурам. Рабочая температура пластика составляет -40 до +50 градусов, а металла от -50 до 120, что позволяет использовать металлические системы в условиях крайнего севера.

Опираясь на вышеперечисленные параметры трудно сказать об однозначном преимуществе одного материала над другим, поэтому выбор в пользу того или иного варианта в большей степени зависит, пожалуй, от ситуации, предпочтений хозяина и его материальных возможностей.

Металлический водосток

Подготовка к установке водостока

Как и любой другой процесс, собственноручный монтаж водосточной системы предусматривает тщательную подготовку, которая сводится к:

• выбору места стоков и схемы расположения желобов в зависимости от вида крыши;
• подготовке всех необходимых материалов и инструментов.

На выбор места стоков ливневых и талых вод, а также на их количество влияет свес крыши. Если его длина не превышает отметку в 10 м, то правильно монтировать 1 сток. В противном случае, целесообразно

применять два и более стоков. Не последнюю роль играют также ширина желобов и диаметр труб, которые могут варьироваться в диапазоне 100-200мм и 75-120мм соответственно. Выбирать их стоит в зависимости от площади крыши, а также от интенсивности преобладающих осадков в регионе.

Принимая решение монтировать водосток своими руками, важно позаботиться и о наличии всего необходимого инструментария. Чтобы собрать водосточную систему, понадобятся:

• гидравлический уровень;
• шуруповерт или дрель с аккумулятором;
• ножницы и ножовка по металлу;
• молоток и клещи;
• веревка, рулетка и карандаш;
• инструмент для загиба крюков.

Решаем проблему с замерзанием слива

В отличие от дождевой воды, снег представляет для водостоков большую проблему. Чтобы он не скапливался, желоба нужно опустить ниже линии уклона кровли. Тогда подтаивающий снег будет сползать над желобом. Для гарантии поверх желобов рекомендуется укреплять защитную сетку. Если скат кровли очень пологий и снег медленно сползает – потребуется установить снегозадержатели на крышу.

Делаем защиту от замерзания на водосток для крыши

Существует и более прогрессивный метод. Под желобом укладывается греющий кабель, растапливающий снег и лед до талой воды. Кабель можно уложить и под кровлю, в непосредственной близости к водосточному желобу.

Ошибки монтажа, приводящие к неправильной работе водостока

• Начинать надо с выбора материала, а конкретнее, с размеров труб и желобов. Ведь часто случается так, что вроде бы небольшой дождь отводится системой, но когда начинается гроза с сильными осадками, желоба и трубы с большим потоком воды и не справляются. Она выливается на фасад и фундамент, которые подвергаются серьезным нагрузкам.
• Основная функция водостока – отвод атмосферных осадков в виде воды. И если угол наклона установленных желобов был выбран неправильно, или, вообще, они были установлены горизонтально, то ни о каком отводе говорить уже не приходиться. Такой водосток лучше переделать, вызвав мастера. Кстати, в самих желобах вода будет застаиваться, зимой она обязательно начнет превращаться в лед, тогда прощай вся система, особенно это относится к пластиковому водостоку. Он не продержится и двух-трех лет эксплуатации.
• Если карниз крыши будет сильно нависать над желобами или, наоборот, будет далеко отстоять от края желоба, то это большая вероятность, что вода будет переливаться через край водостока. Во всяком случае разбрызгиваться будет обязательно. И это опять попадание воды на стены дома.
• Неправильный монтаж хомутов, которые поддерживают трубы стояков водостока, это еще одна большая ошибка. Ведь сама труба не должна располагаться впритык к поверхности стены.

Внимание! Технология монтажа металлических и пластиковых элементов водостоков практически одинаковая, но есть определенные правила, которые вносят некоторые изменения в сам монтаж (см. видео)

Монтаж водосточной системы из пластика

Этап 1. Монтаж водоприемных воронок

Нужно определиться с количеством и расположением водосточных труб. После этого в тех местах, где будут располагаться водостоки, нужно установить водоприемные воронки. Монтаж начинается с воронок в тех системах, в которых водоприемные воронки выполняют еще и функцию соединителя желоба. На концах воронки в этом случае есть приспособления, которые герметично соединяют ее с желобом. Для клеевых систем это может быть место нанесения клея или же резиновые уплотнители для других видов пластиковых водостоков. К кровельной конструкции воронки самостоятельно крепятся при помощи кронштейнов. Поэтому именно с них и начинается монтаж водосточной системы.

Крепятся такие воронки кронштейнами к кровельной конструкции. Потому монтаж начинается именно с них. Если вы приобрели водосточную систему с такими воронками, которые нужно крепить непосредственно к желобу, а не к кровельной конструкции, то в таком случае водоприемные воронки монтируются уже после того, как установлены желоба
.

В месте крепления водоприемной воронки, перед тем как монтировать желоб, нужно вырезать отверстие. Для этого нужно нанести контур, вырезать отверстие мелкозубчатой ножовкой и зачистить края. После этого воронку можно крепить к желобу.

Этап 2. Монтаж кронштейнов

Необходимо закрепить кронштейны (держатели желоба) на расстоянии, которое рекомендуется в инструкции по монтажу. Как правило, пластиковые водостоки требуют расстояния 50-60 см. Закрепить кронштейны необходимо таким образом, чтобы уклон желобов к воронке составлял около 2-3 мм. Для этого крайний держатель желоба устанавливается в наивысшей точке, между ним и воронкой натягивается шнур, и, ориентируясь на него, крепятся оставшиеся кронштейны.

Держатели нужно крепить на ветровую (лобовую) доску. Перед монтажом нужно убедиться, что она расположена ровно. Неровно установленная лобовая доска может негативно влиять на пластиковые водостоки и их работу. Если на тот момент, когда вы будете осуществлять монтаж пластиковой водосточной системы, еще не будет уложено кровельное покрытие, то крепления кронштейнов можно монтировать на стропильную ногу.

Обычно для крепления на ветровую доску используют держатели желоба из пластика, а для монтажа к стропилам – металлические. В среднем один держатель выдерживает до 75 кг. Часто эта цифра многих вводит в заблуждение, и они принимают, на их взгляд, верное решение в плане экономии – установить меньшее количество держателей. Это является одной из главных ошибок при монтаже водосточной системы. Потому что важен не вес, который выдерживает кронштейн, а площадь опоры желоба.

Этап 3. Монтаж желоба

Теперь нужно уложить желоба в держатели, начиная от воронки. Плотно вставьте край желоба в фиксатор, расположенный на краю держателя желоба, затем нажмите немного, чтобы конструкция защелкнулась. Герметично соедините желоба между собой, используя спайки, специальные клеевые составы или соединительные элементы (зависит от типа выбранной системы). И не забывайте, что в системах с клеевым соединением после полной сборки демонтировать или осуществить повторный монтаж будет уже невозможно.

Для того чтобы разрезать желоба пластиковой водосточной системы, необходимо воспользоваться болгаркой или ножовкой. Затем зачистить заусенцы напильником.

При установке желоба необходимо его край расположить ниже линии продолжения крыши. Это позволит избежать «переливания» воды при ливне. Также туда будет попадать минимальное количество сползающего с крыши снега.

Этап 4. Монтаж капельника

Производится монтаж капельника. Он обеспечивает свободный выход воды из подкровельного пространства и направляет ее в водостоки. Капельник монтируется к стропильной ноге, заходя внутрь желоба на 1,5-2 см.

Этап 5. Монтаж боковых заглушек

Теперь нужно закрепить углы к желобам в тех местах, где необходимо обогнуть выступающие части фасада или угол дома. После чего к торцам желоба крепятся боковые заглушки.

Этап 6. Монтаж пластиковых водостоков

Начинаем монтировать пластиковые водостоки. Это делается от воронки, то есть сверху вниз. К стене трубы нужно прикрепить так, чтоб расстояние между ними составляло от 3 до 8 см.

Этап 7. Сборка водосточной системы

Используя соединительные муфты, нужно собрать трубы в одно целое и прикрепить их хомутами к стене через каждые 1-2 м (см. рекомендации поставщика в инструкции).

Этап 9. Монтаж слива

Монтаж отвода водосточной трубы (слива). Между грунтом и сливом нужно оставить не менее 30 см. Если планируется установка линейного водоотвода, то оставьте 15 см.

Водостоки монтируют при помощи следующих инструментов:

1. Рулетка.
2. Линейка.
3. Карандаш.
4. Молоток.
5. Шнур.
6. Ножовка.
7. Отвертка.

Материал водосточных систем

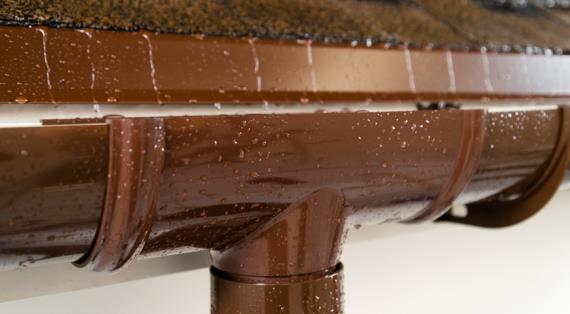

Системы водоотведения могут изготавливаться из пластика или металла. Пластиковые водостоки обладают более обширной цветовой гаммой, они недорогие, не подвержены коррозии и работают совершенно бесшумно. Их серьезный недостаток – невысокая механическая прочность и связанный с этим риск разрушения под весом снега и сосулек. Металлические водостоки более прочные, но и более дорогие. Их неоспоримым преимуществом является возможность пайки – здание с обилием архитектурных деталей и выступов может быть оборудовано системой водоотведения, в точности повторяющей его контуры. Это красиво и функционально. Самый респектабельный вариант – желоба и трубы из меди.

Сборка и размещение желобов для слива

Необходимо придерживаться основных рекомендаций:

Система водостока обустраивается согласно принципу «сверху-вниз», т.е. вначале монтируется система водоприема (желоба и воронки), а затем − водоотведения (трубы).
При установке желобов обязательно делается уклон в сторону водоприемной воронки, который равен понижением до трех миллиметров на каждый погонный метр

Вода с желобов должна строго попадать в систему водоотведения.
Расстояние между краем карниза и наружной стороной лобовой доски варьирует в пределах от 30 до 70 мм.
Наружную кромку желоба нужно опустить относительно линии ската кровли на 20 мм, что очень важно при обильных снегопадах.
Свес крыши должен превышать длину желоба на 1/3 его ширины во избежание переливания талых или дождевых осадков через водоприемник.

Если возможность установки желобов согласно инструкции отсутствует, тогда потребуется обязательный монтаж снегозащиты. При обшивке стен постройки сайдингом, хомуты к водосточным трубам закрепляются на обрешетку.

Обогрев водостока

Выполняя отливы для крыши своими руками из пластиковых труб, подумайте о целесообразности обогрева системы. Обогрев позволяет предотвратить обледенение конструкций при изменяющейся температуре в межсезонье или во время оттепели. Лед утяжеляет элементы и увеличивает нагрузку на крепеж, он может стать причиной разрушения водостока, особенно пластикового.

Эффективной защитой от обледенения являются нагревательные кабели, устанавливающиеся при помощи специальных кронштейнов внутри желобов.

• Резистивные нагреватели равномерно нагреваются и прогревают желоба системы.
• Саморегулирующие повышают и поддерживают температуру на отдельных участках. Такие системы более эффективны и экономичны.

Обогрев может выполняться и для водосточных труб.

Типы водосточных систем

Стихийный водоотвод – когда вода просто стекает вниз по стенам, приводит к постепенному разрушению отмостки. Влага может оказаться в опасной близости к фундаменту, и если он недостаточно хорошо гидроизолирован, то тоже со временем начнет разрушаться. Стены страдают от излишней влажности не меньше – отсыревает и отслаивается штукатурка, размокает и начинает гнить древесина, расслаивается кирпичная кладка. Такой тип системы водоотведения может использоваться лишь для небольших дачных домиков и построек хозяйственного назначения. И то, при условии наличия козырьков над входом и, в идеале, увеличенной длины карниза.

Дома постоянного проживания требуют организованного водоотвода. Он может быть внутренним – когда вода стекает в систему канализации внутри здания, либо наружным. В этом случае желоба и трубы монтируются по периметру здания. Внутреннюю систему водоотведения используют в многоэтажных жилых домах или же в зданиях с плоской кровлей. Во всех остальных случаях лучшим выбором является наружное водоотведение.

Стоимость работ

На цену за проведение работ по ремонту водосточной системы в многоквартирном или частном загородном доме влияют:

• конструктивные особенности водосточной системы;
• сложность ликвидации неисправности;
• необходимость привлечения промышленных альпинистов и спецтехники;
• объем работ.

В большинстве фирм можно уточнить примерную цену на услуги по телефону и вызвать мастера для бесплатной консультации, составления плана работ и оценки их стоимости.

Ориентировочные расценки на ремонт водосточной системы в центральной части России:

Вид работ	Единица измерения	Цена, рублей
Чистка желоба	пог. м	100
Корректировка уклона желоба	пог. м	100
Замена желоба или трубы	пог. м	350–1250
Выравнивание трубы	пог. м	100
Ремонт водосточных воронок, соединителей, заглушек	шт.	350–1500
Укрепление кронштейнов и хомутов	шт.	200
Замена кронштейнов и хомутов с бурением отверстия	шт.	400–600
Телескопическая вышка или возведение лесов	шт.	от 6000
Вызов альпиниста	шт.	4500–5000

Выводы и полезное видео по теме

Производители водосточных систем заботятся о правильном монтаже своей продукции, поэтому все чаще выпускают видеоролики, помогающие понять все нюансы установки:

Если сравнивать технологии монтажа водостоков (круглых и прямоугольных), устройство прямоугольных систем выглядит сложнее. Отличаются размерами и конфигурацией некоторые детали. Например, толщина полос кронштейнов под прямоугольный желоб обычно берётся не меньше 3-4 мм.

Однако с эксплуатационной точки зрения, прямоугольные системы более предпочтительны. При экономии в 10-15% относительно монтажа круглых водостоков, они обеспечивают большую пропускную способность.

У вас есть личный опыт установки металлических водостоков для крыши? Хотите поделиться опытом или задать вопрос по теме статьи? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.
